La Transformada Rápida de Fourier (FFT) es un método matemático avanzado que se utiliza ampliamente en varios campos técnicos, especialmente en el monitoreo de condición y el análisis de vibraciones de máquinas e instalaciones. Este artículo tiene como objetivo proporcionar una comprensión profunda de la FFT y sus aplicaciones en el contexto industrial.
La base de la FFT es la Transformada de Fourier, desarrollada por el matemático francés Jean-Baptiste Joseph Fourier. Permite la descomposición de una señal basada en el tiempo en sus componentes de frecuencia individuales. Esta descomposición es esencial para identificar y analizar procesos periódicos dentro de una señal.
La aplicación directa de la Transformada de Fourier en su forma original es computacionalmente intensiva y no eficiente en tiempo, especialmente al analizar señales con una gran cantidad de puntos de datos. La FFT es una optimización algorítmica que permite un cálculo mucho más rápido al aprovechar las simetrías en los coeficientes de Fourier. Esto hace que la FFT sea una herramienta indispensable en el procesamiento de señales digitales.
Diagrama tridimensional que muestra la transición de una señal del dominio del tiempo, en rojo, a su respectivo espectro de frecuencia, en azul
En el análisis de vibraciones, la FFT es particularmente valiosa. Las vibraciones de las máquinas pueden ser causadas por una variedad de factores, como desequilibrio, desalineación, daño en los engranajes y muchos otros. Cada una de estas causas produce vibraciones en frecuencias específicas. Al aplicar la FFT a los datos de vibración, estas frecuencias características pueden ser identificadas y, por lo tanto, la causa de las vibraciones puede ser diagnosticada.
Al principio, la señal de vibración que se va a analizar se recopila mediante sensores. Estos sensores, a menudo acelerómetros o vibrometros, convierten las vibraciones físicas de la máquina en señales eléctricas. La calidad y precisión de la recolección de datos son cruciales, ya que representan la base de todo el análisis. Aquí es importante tener en cuenta el teorema de muestreo de Nyquist-Shannon, que establece que la tasa de muestreo debe ser al menos el doble de la componente de frecuencia más alta de la señal para evitar efectos de aliasing.
Antes de aplicar la FFT, puede ser necesario un preprocesamiento de la señal. Esto incluye, entre otras cosas, la aplicación de funciones de ventana, como la ventana de Hanning o Hamming, para minimizar el fenómeno de fuga. Este fenómeno ocurre porque la FFT asume una continuación periódica de la señal, lo que puede llevar a distorsiones en señales finitas. Las funciones de ventana suavizan los extremos de la señal, reduciendo así los efectos de la fuga.
Después del preprocesamiento, la FFT se aplica a la señal. Matemáticamente, la FFT transforma la serie temporal de la señal de vibración al dominio de frecuencia, obteniendo así el espectro de la señal. Este espectro muestra las amplitudes de los diferentes componentes de frecuencia de la señal, permitiendo un análisis detallado.
Posteriormente, se analiza el espectro de frecuencia para identificar frecuencias y patrones característicos. Cada componente en el sistema de la máquina, como rodamientos, ejes o engranajes, tiene frecuencias típicas en las que vibran. Las desviaciones de estos patrones de frecuencia normales o la aparición de frecuencias inesperadas pueden indicar problemas o defectos potenciales.
Basándose en el análisis del espectro de frecuencia, se pueden hacer diagnósticos y ofrecer recomendaciones correspondientes. Por ejemplo, un aumento en la amplitud en la frecuencia característica de un rodamiento puede indicar desgaste o daño. En consecuencia, se pueden planificar y ejecutar medidas de mantenimiento preventivo para evitar fallas y reparaciones costosas.

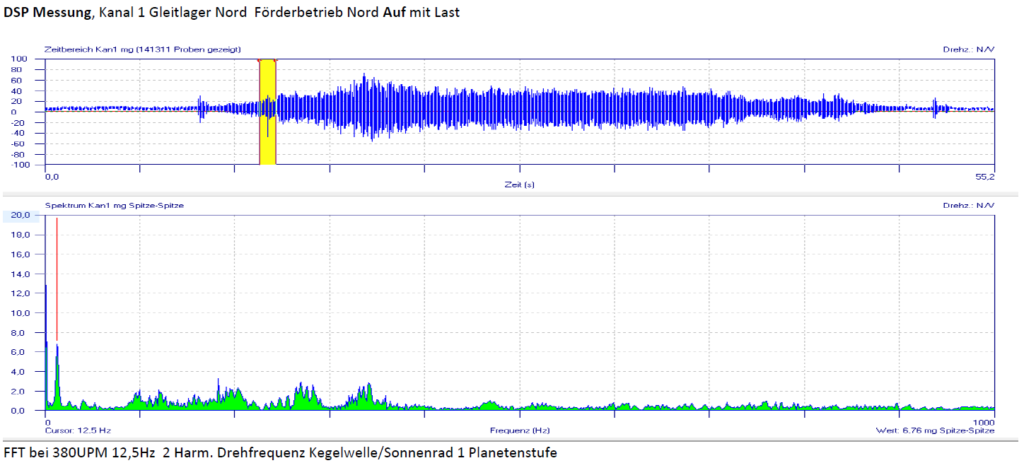

La gráfica superior muestra las vibraciones en el tiempo, y la inferior presenta el espectro de frecuencias resultante de la Transformada Rápida de Fourier (FFT)
La Transformada Rápida de Fourier (FFT) ofrece una serie de ventajas significativas en el procesamiento de señales y el análisis de vibraciones, lo que la convierte en una herramienta indispensable en muchas disciplinas técnicas:
El análisis FFT presenta algunos desafíos que pueden afectar el resultado. Una consideración general de estos desafíos y los enfoques para su solución incluye los siguientes puntos:
La superación efectiva de estos desafíos requiere una comprensión profunda del procesamiento de señales y la algoritmia FFT. La aplicación de funciones de ventana ajustadas, el cumplimiento del criterio de Nyquist, la extensión de señales mediante «zero-padding», el uso de técnicas de escalado y la implementación de métodos avanzados de análisis para señales no estacionarias pueden mejorar significativamente la calidad y fiabilidad del análisis FFT.
En resumen, la Transformada Rápida de Fourier (FFT) es una herramienta clave en el mundo técnico, especialmente valiosa para el análisis de vibraciones y el monitoreo de condición. Su aplicación permite una visión precisa de los estados de las máquinas, mejorando significativamente la eficiencia y seguridad en los procesos industriales.
